Котлы Элвин ЭВП ЭУ

ЭВП ЭУ - котлы отопления с интеллектуальной системой распределения мощности. В автоматическом режиме обеспечивает поддержание заданной температуры теплоносителя за счет регулировки мощности.

Если температура теплоносителя ниже установленной на 10С и более, включается полная мощность и по достижении заданного параметра нагрев прекращается. После снижения температуры ЭВП включается на 1/3 мощности. Если по истечении  времени не наблюдается положительна динамика температуры теплоносителя, прибор переключается на 2/3 мощности, если и далее нет роста подается 100% мощности.

Перед каждым переключением режимов ЭВП производит измерение напряжения питающей сети отключив нагрузку, для работы использует фазы с наибольшим напряжением, т.е. менее нагруженные.

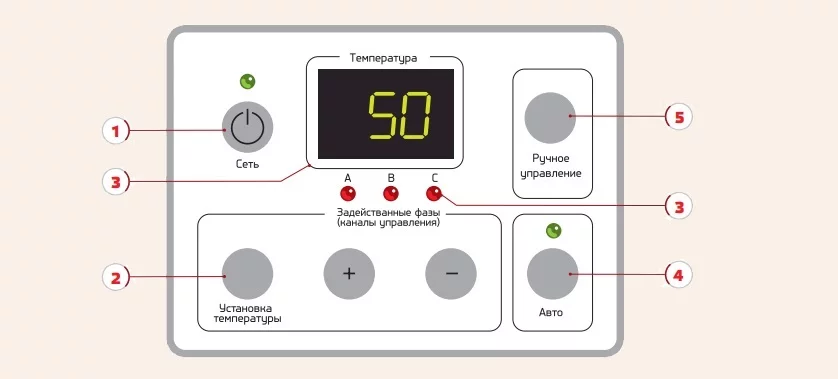

1. Кнопка «Сеть» – удерживайте кнопку нажатой в течение 5 секунд для включения или выключения прибора. Таким образом реализована защита от случайного включении или выключения котла отопления. Родительский контроль.
2. «Установка температуры» - Когда кнопка нажата индикатор температуры (3) показывает заданное (желаемое) значение температуры теплоносителя. Используйте кнопки «+» и «-» для установки желаемого значения от 0 до 90⁰С
3. Индикатор температуры – в рабочем режиме показывает текущую температуру теплоносителя, при нажатии кнопки «Установка температуры» - отображает желаемую температуру теплоносителя.
При возникновении нештатной ситуации отображает код неисправности:
E1 – ошибка датчика температуры
E2 – нет напряжения на одной из фаз
E3 – низкое напряжение питающей сети
E4 - ошибка записи данных
ЕА – принудительный авариный режим работы. При выходе из строя датчика температуры (индикация E1) одновременным нажатием клавиш «+» + «-» + «Ручное управление» активируется аварийный режим работы. А аварийном режиме работы доступна ступенчатая регулировка мощности. Роль термодатчика будет выполнять аварийный термоограничитель 90⁰C. После замены датчика температуры прибор автоматически вернется в нормальный режим работы.
4. Клавиша «Авто» - Автоматический режим работы прибора. При включении горит индикатор над клавишей. Наиболее предпочтительный режим работы котла отопления при котором реализуется весь заложенный потенциал.
5. Ручное управление – используйте для ручного ограничения мощности котла. Шаг регулировки 1/3 (1-2-3)
6. A-B-C – индикаторы используемых фаз наглядно демонстрируют какую часть номинальной мощности в настоящее время использует котёл отопления и какие фазы при этом задействованы.

Во всех котлах отопления «Элвин» ЭВП ЭУ в качестве коммутационного оборудования используется твердотельное реле:

  • включение и выключение цепей без электромагнитных помех;
  • высокое быстродействие;
  • отсутствие шума и дребезга контактов;
  • продослжительный период работы (1 000 000 000 срабатываний);
  • низкое электропотребление - на 95% меньше, чем у обычных реле.
Инструкция по эксплуатации ктлов ЭВП ЭУ до 18 кВт Скачать
