ПНД фитинги Unidelta (Италия)
Основанная в 1973 году итальянская компания Unidelta занимается производством полиэтиленовых труб и муфт для водопроводов, ирригационных систем, газопроводов, канализации и отопления.
На сегодняшний день компания UNIDELTA является лидером в гидро-термо-санитарной отрасли, и более чем 40-ти летний опыт применения новейших технологий является гарантией отменного качества, сертифицированного на каждой стадии производственного процесса (UNI EN ISO 9001:2000) каждого из изделий.
Фитинги Unidelta идеально подходят для монтажа полиэтиленовых труб и подразделяются на самозажимные и зажимные (седла). Разнообразие диаметров соединительных и редукционных муфт обеспечивает качественное и долговечное соединение элементов в водонапорных системах, в том числе при сочленении полиэтиленовых и металлических труб. Зажимные фитинги диаметром от 16 до 63 мм рассчитаны на давление в 16 атм., фитинги диаметром от 75 до 110 мм — на давление в 10 атм.; все хомуты для врезки выдерживают давление 10 атм.
Устройство зажимных фитингов Unidelta
Фитинги Unidelta состоят из:
- унифицированной зажимной части, одинаковой для всех фитингов данногоразмера;
- взаимозаменяемых корпусов (колени, наружные и внутренние резьбы, тройники и т.д.)

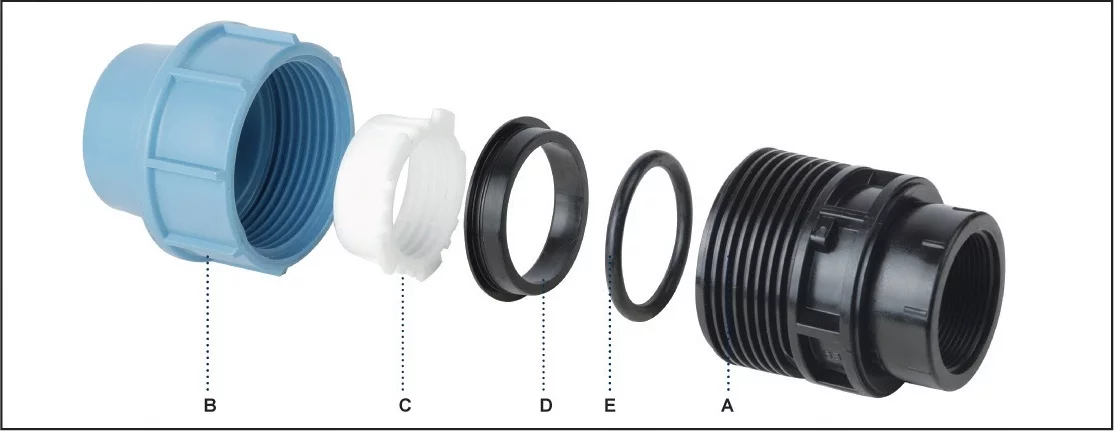

A - корпус фитинга
B - зажимная гайка
C - зубчатый цанговый зажим
D - упорное кольцо
E - уплотнительное кольцо
Коническая зажимная гайка накручивается на корпус, обжимая при этом цанговый зажим. Зубчатая цанга прочно зажимает полиэтиленовую трубу. Упорное кольцо передает усилие затяжки гайки на уплотнительное кольцо, которое надежно уплотняет трубу. Таким образом достигается надежная герметизация соединения.
Монтаж зажимных фитингов Unidelta
Монтаж при помощи зажимных фитингов и хомутов для врезки (седел) не требует специальных знаний и умений. Сборку водопроводной сети в полевых условиях может произвести вручную даже человек, не имеющий специальных навыков - достаточно обычной технической подготовки и консультации специалистов.
При монтаже фитингов следует помнить, что хотя они обеспечивают прочность соединения 16 атмосфер, но все же пластиковые и требуют ограничения усилий при затяжке, особенно при уплотнении резьб. Резьбы доводят до конструктивных упоров фитинга, дальнейшие усилия приводят к их разрушению (резьбы могут попросту оторваться).
1. Монтаж фитингов Ø20-50мм производится вручную, без использования специального оборудования, при монтаже фитингов Ø63-110мм используют петлевой (цепной) ключ для затяжки цанговой гайки.
2. Нужно обратить внимание на овальность сечения трубы. Если овальность сечения превышает 2% от диаметра, сожмите овал по большей оси. По этой же причине устанавливайте фитинги на прямых участках трубы, разгруженных от напряжений изгиба.
3. Не рекомендуется передавать трубные натяжения на фитинг (в практическом плане это значит, что к фитингу с углом 90 градусов трубы должны подходить под тем же углом).
4. Рекомендуется использовать стандартные трубы заводского изготовления. Наружная поверхность трубы должна быть гладкой и не иметь рисок и забоин в районе уплотнительного кольца. Допуск на наружный диаметр не более 1% «в плюс».
5. Подсоединяйтесь к стандартным трубным резьбам. Старые металлические резьбы необходимо прокалибровать и убрать заусенцы.
6. Соединения с наружной резьбой желательно не закручивать до упора, а оставлять один виток недокрученным.
7. Резьбы уплотняют обычными методами: с помощью тефлоновой (ФУМ) ленты, герметика или пакли. Паковать внутренние пластмассовые резьбы при помощи пакли нужно осторожно, с меньшим усилием, чем металлические.
