Циркуляционный фланцевый насос UPFE 40-80 UNIPUMP

Циркуляционный фланцевый насос UPFE 40-80 UNIPUMP

Насос циркуляционный серии UPFE с фланцевым соединением и электронным управлением предназначен для принудительного движения жидкости в замкнутом трубопроводе систем отопления, включая системы с постоянным и переменным расходом теплоносителя, а также в системах кондиционирования и охлаждения воздуха. Насос оснащен электродвигателем с постоянными магнитами и блоком управления с преобразователем частоты, который контролирует скорость вращения рабочего колеса, позволяя насосу адаптироваться к различным условиям системы. Дополнительно насос имеет защитные функции и возможность внешнего управления по ШИМ-сигналу. Все это обеспечивает высокую энергоэффективность насоса и дает возможность настройки его работы для различных применений.

Устройство насоса

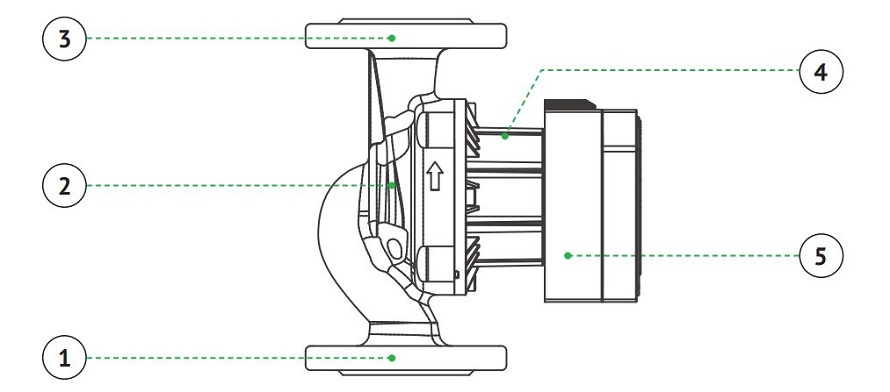

Насос состоит из проточной части (поз. 2) и электродвигателя (поз. 4) с электронным блоком управления (поз. 5). Проточная часть объединяет в себе чугунный корпус, на котором расположены всасывающий (поз. 1) и напорный (поз. 3) патрубки с фланцевым соединением, предназначенные для монтажа насоса в систему.

Направление движения жидкости в насосе (от всасывающего патрубка к напорному) указано стрелкой на корпусе. Внутри корпуса расположено пластиковое центробежное рабочее колесо, которое закреплено на керамическом валу и используется для перемещения жидкости. Электродвигатель насоса состоит из статора с медной обмоткой и «мокрого» ротора с постоянными магнитами. Ротор и вал образуют единый узел и фиксируются в насосе с помощью керамических подшипников. В процессе работы насоса вал с ротором и подшипники смазываются и охлаждаются перекачиваемой жидкостью.

Электронный блок управления с преобразователем частоты контролирует скорость вращения рабочего колеса и, следовательно, поток жидкости через насос. Это позволяет насосу регулировать его производительность в зависимости от характеристики системы.

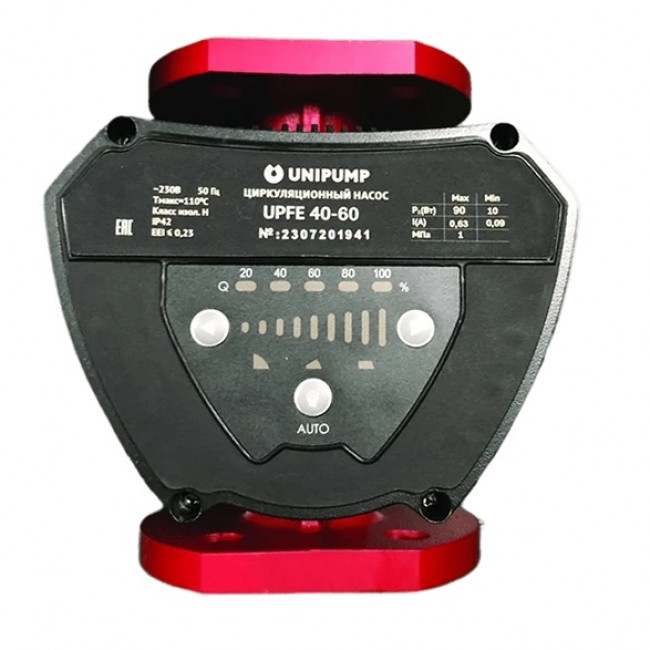

Блок управления также имеет панель, на которой расположены кнопка переключения режима работы, световые индикаторы и указаны основные технические характеристики насоса. В нижней части блока имеется разъем для подключения кабеля питания и отдельный разъем для подключения кабеля ШИМ-сигнала. Панель управления позволяет выбрать и настроить режим работы насоса, а также получить информацию о текущем режиме, неисправностях и параметрах работы.

Рекомендуется установить запорные краны до и после насоса для исключения слива жидкости из системы при замене или ремонте насоса. Запорные краны должны быть смонтированы так, чтобы в случае протечки, вода не попадала на насос. Насос устанавливается таким образом, чтобы его вал был расположен горизонтально.

Категорически запрещается

• работа насоса без заземления электродвигателя;
• прикасаться к работающему насосу мокрыми руками или в мокрой одежде;
• вставлять и вынимать вилку из розетки мокрыми руками,
• эксплуатировать насос в местах с повышенной влажностью воздуха, содержанием пыли, химически агрессивных и/или воспламеняющихся газов;
• устанавливать насос в помещениях, подверженных затоплению или воздействию отрицательных температур;
• эксплуатировать насос, имеющий трещины в корпусе;
• эксплуатировать насос при повышенном или пониженном напряжении в электрической сети;
• подключать насос к электрической сети при неисправном электродвигателе;
• эксплуатировать насос при появлении запаха или дыма, характерного для горящей изоляции.
• эксплуатировать насос с поврежденным электрокабелем.
