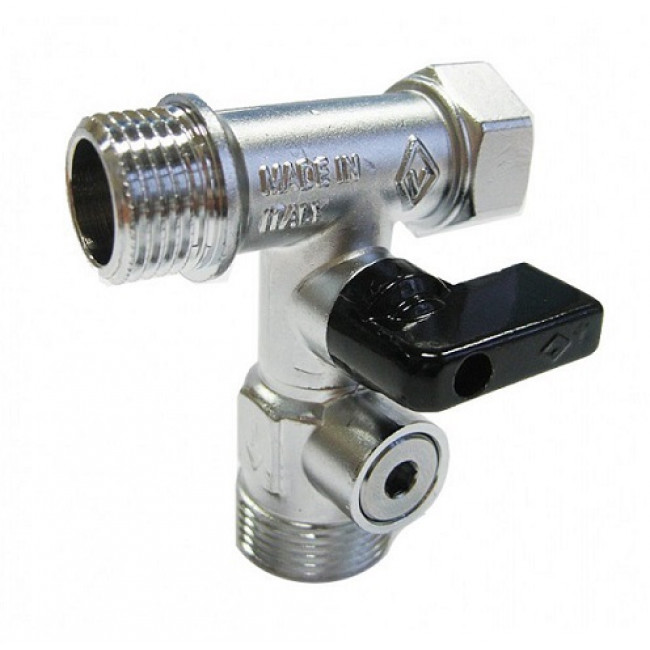

Кран 3-х проходной 1/2"х3/4"х1/2" с аквастопом Bugatti

Вентиль проходной со встроенным защитным устройством АКВАСТОП для аварийного перекрытия потока воды 1/2"-3/4"-1/2" Bugatti

Устройство выполняет функцию запорного крана для монтажа стиральной или посудомоечной машины и предотвращает залив квартиры (дома). Защитный клапан, встроенный в моноблок Кран+Аквастоп, реагирует на резкое падение давления и перекрывает поток воды в случае аварийной ситуации и повреждения наливного шланга бытовой техники, включая срыв шланга с концевого фитинга в месте опрессовки, потерю герметичности и разрыв шланга, порез.

Устройство защищает технику и шланг при гидроударе из сети, не препятствует работе бытовой техники и подходит для всех типов и моделей стиральных/посудомоечных машин.

Характеристики

• Кран трехпроходной с защитным устройством UDI-АКВАСТОП предназначен для монтажа к холодной и горячей воде (до 95оС).
• Рабочее давление: от 2 до 10 атм. (нормативное рабочее давление в водосети: 4-6 атм.).
• Расход воды при срабатывании: 10-12 литров/мин.
• Соединения: 1/2" - 3/4” - 1/2”, наружная-наружная-внутренняя резьба.
• Направление потока воды указано стрелкой на корпусе моноблока: от отводов с резьбой 1/2" к отводу с резьбой 3/4".
• Для удобства монтажа на корпусе моноблока существуют захваты под ключ: на гайке 1/2" под ключ на 24 мм, на блоке АКВАСТОП под ключ на 24 мм.

На корпус моноблока наносится оригинальная маркировка:

• с лицевой стороны наносится фраза "MADE IN ITALY" и логотип производителя Valvosanitaria Baugatti S.p.a. (буква V в ромбе);
• с оборотной стороны наносится название проекта UDI-RUS, лототип РОСТ, месяц-год изготовления;
• на блок UDI-АКВАСТОП наносится слово AQUASTOP (в две строчки) и указывается направление потока воды.

На корпусе предусмотрена внешняя система перезагрузки защитной функции: воздуховод с заглушкой. Заглушка воздуховода имеет отверстие под шестригранный ключ на 5 мм (ключ в комплекте).

Комплектация изделия: индивидуальная блистерная упаковка (блистер запаянный, открыть/закрыть невозможно), шестигранный ключ, картонный вкладыш с информацией и инструкцией по монтажу на русском языке. Изделие запатентовано. Патент РФ №68089.

Порядок монтажа моноблока "трехпроходной кран + защитное устройство АКВАСТОП".
1) Отключить стиральную машину от электросети. Перекрыть водоснабжение к участку трубопровода, где будет установлен моноблок.
2) Повернуть рукоятку моноблока в положение “закрыто”, то есть перпендикулярно направлению потока воды (ручка упакованного в блистер моноблока находится в положении "открыто").
3) Монтаж устройства осуществляется аналогично любой другой сантехнической арматуре для водоснабжения. Для уплотнения резьбовых соединений применяется сантехнический лён, лента ФУМ, герметизирующая паста. Перед монтажом следует почистить существующие фильтры грубой очистки. Если их нет, рекомендуется установить.
4) На резьбу 3 /4” смонтированного моноблока закрепить “от руки” гайку наливного шланга. Для лучшего уплотнения допускается аккуратная затяжка гайки при помощи ключа - без приложения чрезмерных усилий.
5) Закрепить другой конец шланга на резьбовом отводе 3 /4” стиральной машины.
6) Открыть подачу воды, повернув рукоятку моноблока. Проверить отсутствие протечек в соединениях и приступить к эксплуатации стиральной машины.
ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ЛОЖНОГО СРАБАТЫВАНИЯ ПЕРВОЕ ОТКРЫТИЕ ПОДАЧИ ВОДЫ НЕОБХОДИМО<br>ОСУЩЕСТВЛЯТЬ ПОСТЕПЕННО (НЕ РЕЗКО) !

Восстановление (перезарядка) защитной функции моноблока "трехпроходной кран + защитное устройство UDI-АКВАСТОП" после срабатывания.
При срабатывании защитный клапан АКВАСТОП перекрывает подачу воды в наливной шланг стиральной машины. Для восстановления защиты Аквастоп необходимо:

• повернуть рукоятку моноблока в положение “закрыто” (перпендикулярно направлению потока, указанному на корпусе);
• вращая шестигранный ключ (в комплекте) против часовой стрелки, слегка открутить заглушку воздуховода до характерного щелчка срабатывания пружины - клапан АКВАСТОП вернётся в исходное положение. При этом возможно вытекание небольшого количества воды. После этого закрутить заглушку обратно;
• повреждённый наливной шланг заменить на новый;
• открыть подачу воды, повернув рукоятку моноблока Кран+Аквастоп;
• убедиться в отсутствии протечек в соединениях и приступить к эксплуатации стиральной машины.
