Блок управления Акваробот 1,5-3,0 бар ТУРБИ М3 UNIPUMP

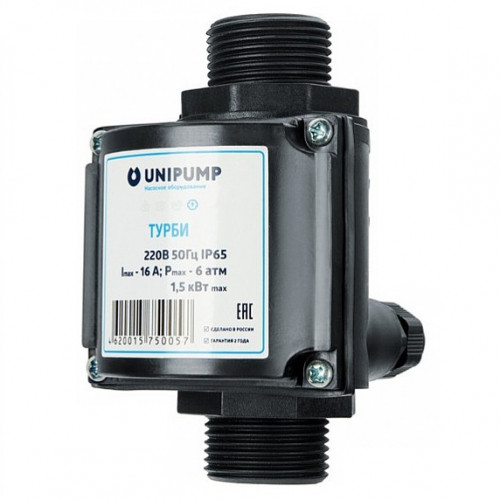

Блок управления АКВАРОБОТ ТУРБИ М3 (1,5-3,0 бар)

Устройство предназначено для автоматического управления по давлению и потоку включением и выключением однофазных поверхностных и погружных (в том числе вибрационных) насосов, мощностью до 1,5 кВт и защиты насоса от работы в режиме «сухого хода» и в других аварийных ситуациях.

Устройство поддерживает в системе водоснабжения заданные датчиком давления пороги Рмакс и Рмин (включает насос при величине давления Рмин и выключает при Рмакс). Если по каким-либо причинам насос не создает в системе заданное давление Рмакс (режим «сухого хода», низкое напряжение электросети и другие аварийные ситуации), выключение насоса произойдет с задержкой 30 секунд при скорости потока менее 2 л/мин.

Описание и принцип действия

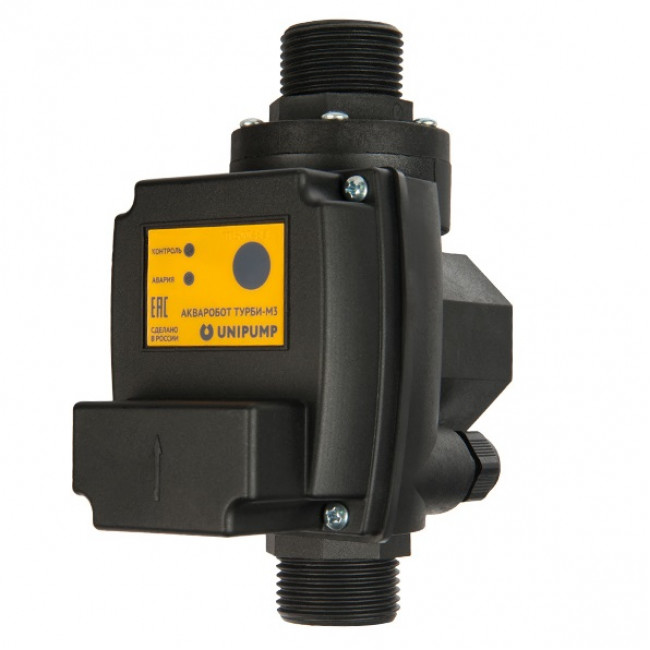

Блок управления ТУРБИ-М3 состоит из герметичного пластикового корпуса (1) и верхней крышки с резиновой прокладкой (2). На корпусе расположены два присоединительных патрубка (3) c наружной резьбой 1", патрубок для присоединения гидроаккумулятора с латунной вставкой (4), имеющей внутреннюю резьбу 1", а также два кабельных ввода (5).

На верхней крышке находятся два сигнальных светодиода, отображающих режимы работы устройства: зеленый КОНТРОЛЬ (6) и красный АВАРИЯ (7), а также кнопка сброса аварийного режима (8). Внутри корпуса установлены датчик потока (ДП), двухпороговый датчик давления (ДД) и электронная печатная плата с микроконтроллером, который задает программу работы устройства. ДП состоит из турбины, вращающейся на оси потоком воды, и геркона. В лопастях турбины симметрично расположены два магнита.

Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, формирует импульсы напряжения и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом насос качает воду непрерывно, создавая в системе давление, соответствующее заданным датчиком порогам давления Рмин (давление включения насоса) и Рмакс (давление выключения насоса). Если в силу каких-либо причин насос не может создать в системе давление Рмакс, то он выключается с тридцатисекундной задержкой при прекращении потока воды или снижении его скорости до 2 л/мин, и автоматически включается при скорости потока более 2 л/мин, но не ранее, чем через 2 секунды после выключения насоса.

В этом случае давление в системе будет определяться параметрами насоса, емкостью и схемой подключения гидроаккумулятора. При отсутствии потока воды, блок управления автоматически выключает насос, обеспечивая тем самым защиту от «сухого хода» и других аварийных ситуаций. На верхней крышке корпуса блока управления находится серийный номер изделия. Первые четыре цифры серийного номера обозначают дату его изготовления в формате месяц/год.

* Допускается применение блока управления ТУРБИ-М3 в системах повышения давления, при этом суммарное давление в системе должно быть не выше 6 бар
