Смесительный узел для теплого пола в Волгограде FIV 6132R000
Смесительный узел для теплого пола без насоса FIV 6132R000

Смесительный узел для теплого пола без насоса FIV 6132R000

19875.00 р.
Производитель:
Модель: 6132R000
Наличие: Есть в наличии

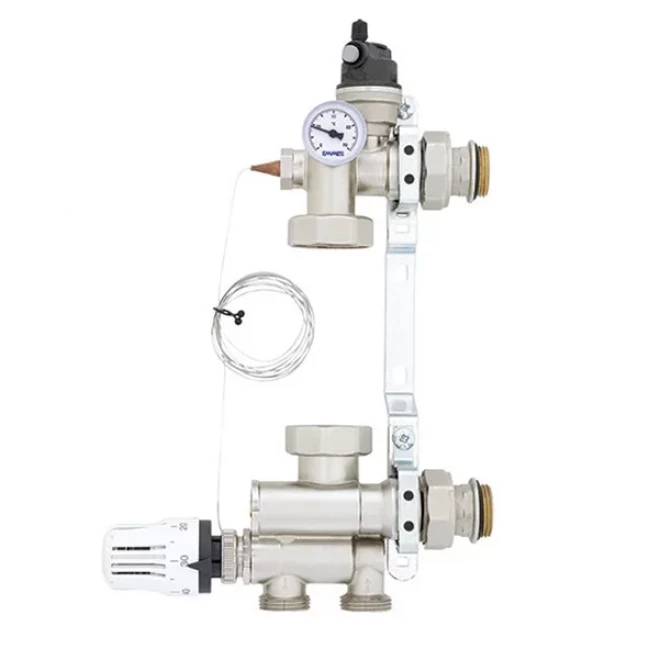

Смесительный узел для теплого пола без насоса FIV 6132R000 FIV UFH Mixing Controller

Предварительно собранный регулировочно-смесительный узел с фиксированной температурой, с термостатическим смесительным клапаном для низкотемпературных систем отопления с кронштейном для крепления на стене или в коллекторном шкафу.

Комплектация:

  • клапан-смеситель с резьбой М30х1,5 под термостатическую головку;
  • клапан-регулятор байпасного типа;
  • термометр, рассчитанный на температуру 0-80°С;
  • термостатическая головка, регулируемая от +20 до +65°С, с погружным датчиком;
  • воздухоотводчик;
  • кронштейн для монтажа на стену или в коллекторный шкаф.

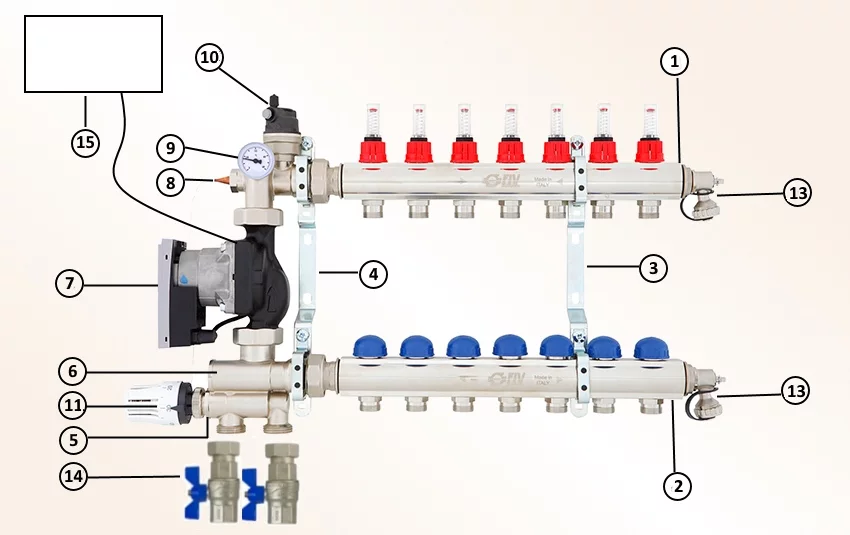

Конструкция
1 1 подающая коллекторная планка для системы напольного отопления с запорно-регулирующими кранами или расходомерами (если предусмотрены)
2 1 обратный коллектор для системы напольного отопления, подготовленный для монтажа термоэлектрических головок (если предусмотрены)
3 1 крепежная скоба для коллекторов (если предусмотрены)
4 1 крепежная скоба для смесительного узла
5 1 смесительный клапан с резьбой М30х1,5, пригодный для установки термостатической головки c погружным зондом, температура от 20°С до 65°С (если предусмотрено) или электрического серводвигателя (не входит в комплект поставки)
6 1 байпасовый калибровочный клапан (регулирование температуры с зафиксированным значением) - 1шт. гнездо для возвратного датчика (регулировка посредством климат-контроля)
7 1 циркуляционный электронный насос (не входит в комплект поставки)
8 1 гнездо для температурного датчика на линии подачи
9 1 контрольный термометр от 0-80°С
10 1 автоматический клапан для стравливания воздуха 1/2"
11 1 термостатическая головка с погружным датчиком от +20 до +65°С (регулирование температуры с фиксированным значением)
12 1 невозвратный клапан (не показан на рисунке)
13 2 шт ориентируемые заливные/сливные вентили с соединением и защитной крышкой (если предусмотрены)
14 1 комплект шаровых вентилей (в комплект поставки не входят)
15 1 коробка с термостатом безопасности для электропроводки циркуляционного насоса низкотемпературного контура (факультативно) или 1 базовый блок для установки термоэлектрических головок (факультативно)



Технические характеристики
Максимальная температура первичного контура 90°С
Максимальное давление 10 бар
Р макс. первичного контура 1 бар
Диапазон регулирования во вторичном контуре (настр. фиксированного значения) 20-65°С
Регулирование температуры с фиксированным значением  10 кВт байпас поз. 0
Регулирование температуры с фиксированным значением  12,5 кВт байпас поз. 5
Регулировка посредством системы климат-контроля  11,5 кВт
Потеря давления на смесительном клапане (настр. фиксированного значения) Kv 3
Потеря нагрузки с открытым клапаном байпаса (настр. фиксированного значения) Kv max 4,8
Потеря давления на смесительном клапане (климатическая настройка) Kv 4
Шкала термометра 0-80°С
Резьба на головной части смесительного узла 1" наружная
Резьба на головной части коллекторов (если предусмотрены) 1" внутренняя



Смесительный узел может быть установлен непосредственно на стену, для этого необходимо закрепить скобу с помощью соответствующих дюбелей и болтов, которые устанавливаются в отверстие, или в шкаф с помощью перегородок по 120 см. В обоих случаях необходимо установить узел на высоту не менее 300мм от пола, таким образом, будет возможно правильно и быстро смонтировать трубопровод.

  • Страна производитель Италия
