Насосные группы быстрого монтажа Uni-Fitt предназначены для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа.
Насосно-смесительная группа Uni-Fitt DN25 491B2500 с термосмесителем без насоса предназначена для подачи теплоносителя в низкотемпературные контуры отопления, например, радиаторного отопления или для теплого пола. Контроль и автоматическое поддержание заданной температуры теплоносителя осуществляется в термосмесителе смешением теплоносителя из подающей и обратной линии. Применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах.
Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.
Данная модель насосной группы 491 поставляется с термосмесительным клапаном мощностью до 14 кВт. Подача осуществляется c помощью циркуляционного насоса (в комплект не входит, приобретается отдельно). В комплект поставки насосной группы входят термостатический смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), отсечной шаровый кран, накидные гайки для подключения насоса 1" 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1" 1/2.
Подключение насосной группы к контуру системы отопления – G 1" внутренняя резьба, подключение к коллектору – G 1" внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs термосмесительного клапана – 3,3. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм.
| Насосно смесительная группа UNI-FITT с термосмесителем | Смотреть видео |
| Технический паспорт | Скачать |
| Применение | низкотемпературные контуры (отопление, теплый пол) |
| Максимальное рабочее давление, бар | 10 |
| Максимальная рабочая температура, °С | 110 |
| Межосевое расстояние между коллекторами, мм | 125 |
| Материал корпуса / теплоизоляции | латунь CW617N, CW614N / вспененный полипропилен EPP |
| Монтажная длина циркуляционного насоса, мм | 180 |
| Kvs прямой насосной группы | 8 |
| Kvs термосмесительного клапана | 3,3 |
| Диапазон регулирования термосмесительного клапана | 20-45 оС |
| Подключение к контуру системы отопления | 1" внутренняя резьба |
| Подключение к коллектору | 1" внутренняя резьба |
| Подключение насоса | 1"1/2 |
| Комплектация | |
| Насос | нет |
| Термостатический смесительный клапан | да |
| Трехходовой смесительный клапан | нет |
| Патрубок обратного трубопровода | да |
| Подключение к коллектору | да |
| Обратный клапан | да, в шаровом кране обратной линии |
| Блочная EPP изоляция | да |
| Шаровой кран обратной линии | да |
| Шаровой кран линии подачи | да |
| Термометры | да, х2 – на подающей и обратной линиях |
| Накидные гайки для подключения насоса | да, G 1"1/2 |

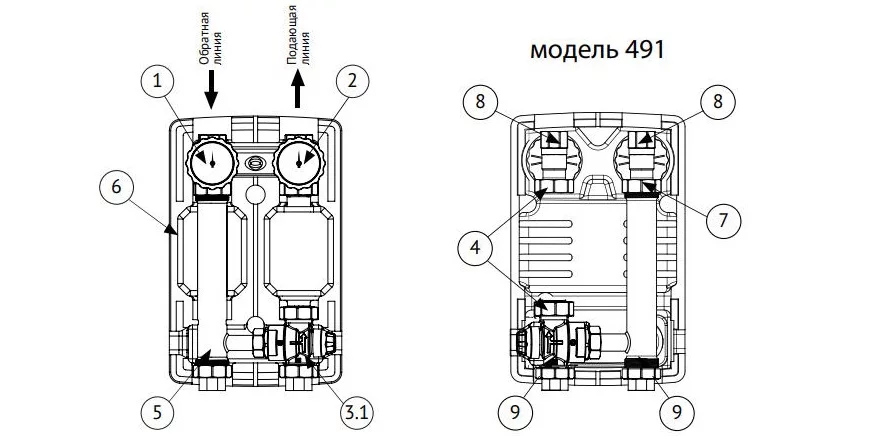

Конструкция:
1. Шаровой кран обратной линии с обратным клапаном и встроенным термометром
2. Шаровой кран в линии подачи со встроенным термометром
3.1. Термостатический смесительный клапан
4. Накидные гайки для подключения насоса 1 1/2" НГ
5. Патрубок обратного трубопровода
6. Блочная EPP изоляция (передний и задний кожух)
7. Обратный клапан
8. Подключение к контуру отопления
9. Подключение к коллектору
- Страна производитель Италия
