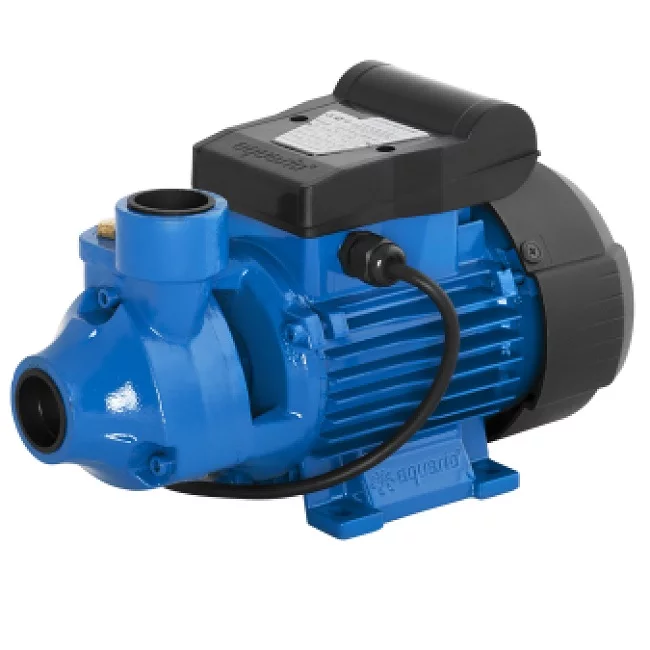

Насос поверхностный вихревой ADB-40 AQUARIO

Поверхностный вихревой насос ADB-40 AQUARIO предназначен для перекачивания чистой воды и неагрессивных жидкостей, по плотности идентичных воде. Устанавливается вне перекачиваемой среды и способен забирать воду с максимальной глубины 7 метров.

Внимание! Не рекомендуется использовать насосы серии ADB при глубине залегания воды в источнике более 6м. При глубине всасывания, превышающей 6 метров значительно уменьшается подача воды, и с приближением к максимальной глубине всасывания подача стремиться к нулю.

Насосы серии ADB разработаны для эксплуатации только в бытовых гидравлических системах. Ресурс насоса и применяемые в его конструкции материалы не рассчитаны на его использование в производственных, коммерческих и прочих сферах, предполагающих длительную безостановочную работу насоса.

Область применения

Перекачивание чистой холодной  пресной воды из колодцев, скважин, открытых водоемов и т.п. с глубиной залегания воды не более 7м. Для эксплуатации в индивидуальных системах водоснабжения. Также может применяться для повышения давления воды, поступающей в насос самотёком (например, из централизованной сети водоснабжения).

Ограничения

• Перекачиваемая жидкость: чистая пресная вода или аналогичная по плотности жидкость, не содержащая длинноволокнистых включений.
• Установка в сухом проветриваемом помещении или на улице в месте, защищенном от прямых солнечных лучей и осадков.
• Максимальная высота всасывания до 7м (рекомендуется использовать при глубине залегания воды до 5 метров).
• Максимально допустимое давление в корпусе насоса – 8 бар.
• Температура окружающего воздуха от +1 до +40 ⁰С.
• Температура перекачиваемой воды от +1 до +60 ⁰С.
• Максимальный размер твердых частиц в перекачиваемой воде 0,1мм.​​​​​​
• Максимальное содержание твердых взвешенных частиц - 50 гр./куб.м.
• Максимальное количество включений насоса - 40 в час приблизительно с равными интервалами. Более частые пуски могут привести к перегреву электродвигателя.
• Параметры питания насоса 230В/50 Гц, 1 фазн. Допустимое отклонение напряжения сети +6%/-10%. При более сильных колебания напряжения насос подключать к сети только через стабилизатор напряжения.
• Не допускается работа насоса без воды;
• Максимально давление воды в корпусе, безопасное для насоса  – 8 бар.

Особенности

• Двигатель насоса воздушного охлаждения, однофазный, асинхронный, с короткозамкнутым ротором, пусковым конденсатором и встроенным защитным  тепловым реле.
• Параметры сети питания - 220В, 50Гц.
• Класс теплостойкости изоляции двигателя – В.
• Класс защиты двигателя – IP44.
• Тип рабочего колеса – вихревое.
• Материал обмотки статора – 100% медь.
• Материал сердечника статора и ротора – электротехническая холоднокатаная сталь.

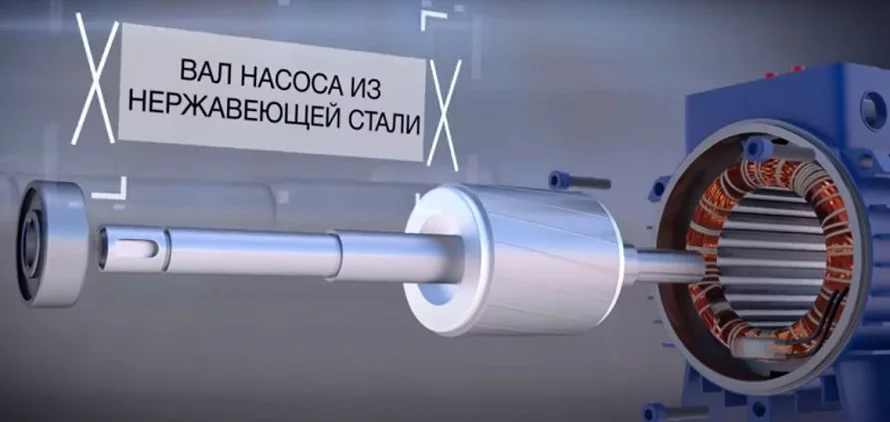

• Материал вала насоса – нержавеющая сталь AISI 304.
• Материал корпуса насосной части – чугун с антикоррозионным гальваническим покрытием внутренней поверхности, контактирующей с водой.
• Материал рабочего колеса – латунь.

Устройство и применение

Насосы серии ADB - это поверностные, нормальновсасывающие электронасосы с рабочим колесом вихревого типа. Насос представляет собой моноблочный агрегат, состоящий из электродвигателя с пристыкованной к нему гидравлической частью.

Конструктивной особенностью насосов данного типа является установка рабочего колеса внутри гидравлической части с очень маленькими зазорами. По этой причине насосы серии ADB имеют повышенные требования к чистоте перекачиваемой воды, а также, в некоторых случаях, могут требовать специального обслуживания.

Насосы не имеют в своей конструкции никаких устройств пуск/остановка и включаются/выключаются вручную.
Корпус гидравлической части насосов изготовлен из чугуна.
Двигатель насоса негерметичный, воздушного охлаждения.
Внешний вид насоса с указанием его основных узлов и элементов показан на рис.4

Монтаж

• Насос рекомендуется устанавливать максимально близко к источнику воды, из которого планируется осуществлять забор.
• В качестве всасывающего трубопровода рекомендуется использовать жесткие металлические или пластиковые трубы. Внутренний диаметр трубопровода должен рассчитываться специалистом исходя из фактической высоты всасывания, протяженности всасывающей магистрали, планируемой максимальной подачи и других факторов.
• В любом случае внутренний диаметр всасывающего трубопровода должен быть не менее 25мм при высоте всасывания до 5 метров и не менее 32 мм при высоте всасывания более 5 метров.
• При монтаже следует избегать применения фитингов, уменьшающих проходное сечение всасывающего трубопровода.
• Необходимо обеспечить непрерывный подъем трубы от источника водозабора к насосу не менее 1 градуса для исключения скопления воздуха и образования воздушных пробок.
• Для облегчения заполнения насоса и всасывающей магистрали водой перед пуском и предотвращения ее вытекания из системы при отключении насоса, необходимо установить на всасывающей трубе обратный клапан с сетчатым фильтром.

Насосная станция - это автоматический агрегат, в состав которого, кроме насоса, входят: гидроаккумулятор (мембранный бак), реле давления, манометр и соединительные элементы.

Функционально насосная станция отличается от насоса тем, что она постоянно поддерживает давление в системе водоснабжения и автоматически включается/выключается в зависимости от пользования водой. Имеется возможность самостоятельно регулировать уровни давления включения и отключения насосной станции.
