Насосы серии QB — вихревые поверхностные насосы, предназначены для подачи чистой воды из скважин, колодцев и других источников водоснабжения, кроме того они могут быть использованы в автоматических системах водоснабжения.
В воде не должны содержаться частицы с линейным размером более 0,1 мм, общее количество механических примесей — не более 40 г/м³, диапазон рабочих температур воды — от +1ºС до +35ºС.
| Инструкция | Скачать |
| Параметры электрической сети | ~220 В±10%, 50 Гц±1 |
| Мощность, Вт | 370 |
| Напор максимальный, м | 33 |
| Производительность максимальная, л/мин | 30 |
| Максимальная высота всасывания, м | 5 |
| Общее количество механических примесей, г/м³ | 40 |
| Максимальный размер механических примесей, мм | 0,1 |
| Температура окружающей среды, °С | +1…+40 |
| Температура перекачиваемой жидкости, °С | +1…+35 |
| Присоединительные размеры , дюйм | 1" / 1" |
| Степень защиты | IPX4 |
Устройство насоса и монтаж
Поверхностный насос состоит из следующих основных узлов: гидравлической части 1 с рабочим колесом вихревого типа, асинхронного электродвигателя 2 и пускового устройства 3. Насос имеет заливное отверстие 4, входное 5 и выходное 6 отверстия. При работе насос с помощью вращающегося рабочего колеса всасывает воду из источника и нагнетает её под давлением в напорную магистраль.
Всасывающая магистраль выполняется из несжимаемого шланга или трубы. Диаметр шланга или трубы должен точно соответствовать диаметру входного отверстия насоса — 1 дюйм. Исключайте соединения, сужающие или расширяющие проходное сечение шланга или трубы. Категорически запрещается установка фильтрующих элементов на всасывающей магистрали. Монтаж всасывающей магистрали длиной более 5 метров по горизонтали не желателен, так как это приведет к уменьшению высоты всасывания. При монтаже всасывающей магистрали необходимо обеспечить непрерывный угол наклона от насоса к источнику водозабора не менее одного градуса к горизонту, обратные углы на всасывающей магистрали не допускаются. Обязательным условием работы насоса является наличие обратного клапана 1" на входе всасывающей магистрали (в комплект не входит).
При первоначальном пуске необходимо предварительно залить насос и всасывающую магистраль водой через заливное отверстие 4. Для этого следует вывернуть пробку и заливать воду до тех пор, пока из заливного отверстия не начнет вытекать вода без пузырьков воздуха, после чего плотно завернуть пробку. Открыв все водозаборные краны для удаления воздуха из напорной магистрали, включите насос в электросеть. Насос начнет подавать воду.
Напорно-расходные характеристики
| Модель |
Мощность, Вт | Q | Производительность | |||||||||
| л/мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | ||
| м3/час | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | ||
| QB 60 | 370 | Напор (Н), м | 33 | 25 | 21 | 12 | 9 | 4 | - | - | - | - |
| QB 70 | 550 | 40 | 35 | 30 | 24 | 21 | 15 | 9 | 5 | 1 | - | |
| QB 80 | 750 | 50 | 44 | 40 | 33 | 25 | 19 | 14 | 10 | 7 | 1 | |
Приведённые данные по максимальному напору и максимальной производительности справедливы при напряжении электросети 220 В, нулевой высоте всасывания и минимальных сопротивлениях потоку воды во всасывающей магистрали.
- Наименование насос
- Вид поверхностный насос
- Макс. производительность, м3/час 1,8
- Макс. производительность, л/мин 30
- Материал корпуса чугун
- Объем гидроаккумулятора, л -
- Макс. высота всасывания до, м 5
- Макс. напор, м 33
- Мощность, Вт 370
- Страна производитель Китай
Как заказать товар
1. Большинство товаров, представленных в Интернет-магазине "Аква-гарант", имеется в постоянном наличии на складе. Поэтому приобрести продукцию Вы можете непосредственно у нас в магазине, по адресу: г.Волгоград, ул.Восточная, 21Б.
Заказать товар вы можете:
- с помощью корзины заказов
- прислать список необходимых товаров с точным наименованием и артикулом на электронную почту aqua-garant@mail.ru
- прислать список товаров на Viber/WhatsApp 8-902-098-37-38
При оформлении заказа обязательно указывайте:
- город доставки
- контактные данные
- форма оплаты (при безналичной форме оплаты от организации, необходима будет карта партнера для выставления счета).
2. Доставка по городу является платной услугой. Осуществляется по предоплате, условия и стоимость уточняйте у менеджеров компании.
3. Доставка по России Транспортной компанией. Осуществляется по предоплате. Сроки и стоимость доставки Вы можете уточнить на сайтах компаний:
"Деловые линии", или у наших менеджеров.
Как оплатить товар
1. Оплата за наличный расчет. Производится в рублях непосредственно в кассе магазина.
2. Оплата банковской картой. Производится также в магазине (филиале).
3. Безналичным способом по выставленному счету (После оформления заказа через корзину, счет будет выслан на электронную почту).
Рекомендуемые товары
Пружинный обратный клапан 1" SMS

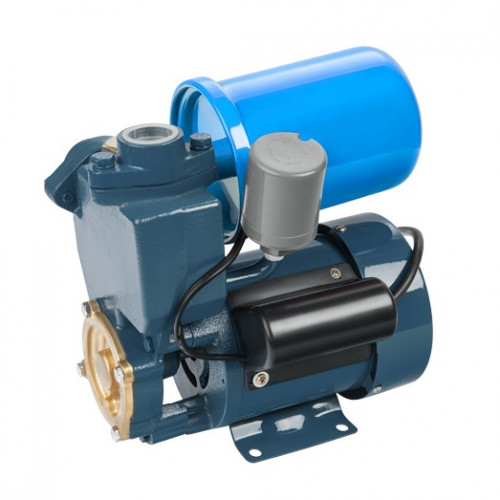

Насосная станция AUPS 126 UNIPUMP
