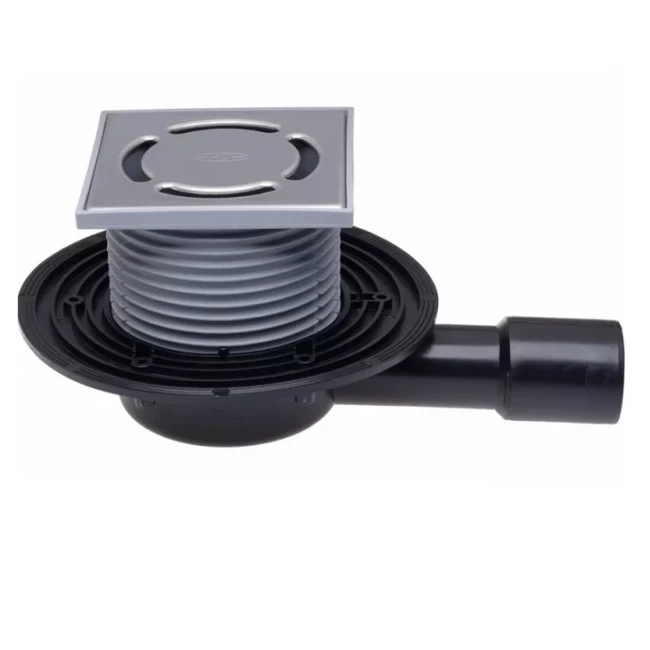

Трап с сухим сифоном с пластиковым подрамником HL 90pr

Канализационный трап HL 90Pr
Трап с решеткой из нержавеющей стали 115*115 мм в пластиковом подрамнике 123*123 мм, с "сухим" сифоном "Primus", Q=0,43 л/с, минимальной монтажной высотой 69мм, с горизонтальным выпуском DN 40/50.

Primus - новейший, не имеющий аналогов в мире, сифон для предотвращения проникновения запаха из канализации при высыхании. Основным отличием этого сифона от всех остальных является то, что он выполнен в виде поплавка. Когда стоки не осушены, сифон Primus работает как обычный сифон, т.е. предотвращает проникновение запаха из канализации. При испарении воды сифон Primus под своей тяжестью опускается вниз, закрывая собой проточное отверстие и не пропускает запах.

Назначение:
Трап с «сухим» сифоном предназначен для отвода в канализацию сточных вод с уровня пола.

Особенности монтажа:

1. Высота надставного элемента трапа регулируется от 12 до 70 мм (подрезается по высоте стяжки).  При необходимости увеличить высоту применяются удлинители HL340N и HL85N.

2. Если диаметр присоединяемой канализационной трубы DN40, то необходимо на отводящем патрубке корпуса трапа отрезать патрубок DN50.

3. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.

4. Если в качестве гидроизоляции используется листовой материал (битумное полотно, EPDM или ПВХ мембрана и т.д.), то для герметичного соединения гидроизоляции с корпусом трапа необходимо использовать фланец из нержавеющей стали HL83.0 (EPDM/ПВХ мембраны) или HL83.H (битумное полотно), которые в комплект трапа не входят и заказываются отдельно.

5. До завершения монтажных работ, для исключения попадания посторонних предметов в систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте). При установке надставного элемента,  который подрезается в зависимости от необходимой высоты, она удаляется. В надставной элемент также может устанавливаться заглушка для предотвращения его повреждения или деформации. После завершения монтажных работ в надставной элемент устанавливается «сухой» сифон, а затем решетка из нержавеющей стали.
Монтажные заглушки подлежат утилизации.

Внимание!
Трап HL90Pr позволяет отводить в канализацию стоки с температурой до 100°С,  при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.
