Трап с надставным элементом под плитку HL 510NPr-3020
- Канализационные и дренажные системы
- Сливная арматура для канализации
- Трубы и фитинги для водоснабжения и отопления
- Радиаторы, полотенцесушители, конвекторы
- Насосное оборудование
- Котлы и котельное оборудование
- Трубопроводная арматура
- Резьбовые фитинги
- Смесители и аксессуары
- Унитазы, мойки, инсталляции
- Фильтры
- Вентиляция
- Крепеж
- Инструмент и расходные материалы
Ваша корзина для покупок пуста!

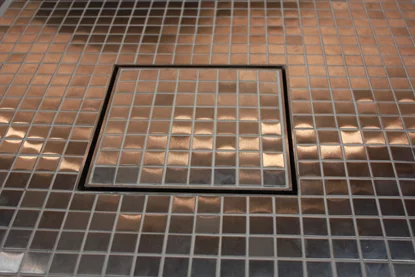

Трап HL 510NPr-3020 с надставным элементом с подрамником из нержавеющей стали 132х132 мм и вкладышем 112х112 мм для вклеивания керамической плитки, с "сухим" сифоном "Primus" Q=0,5 л/с. Монтажная высота надставного элемента от 10 до 80 мм, с горизонтальным выпуском DN 40/50.
Вкладыш |
нержавеющая сталь полипропилен |
Сифон | полипропилен |
Подрамник | нержавеющая сталь |
Надставной элемент | полипропилен |
Корпус | полиэтилен |
Назначение:
Дизайн-трап с «сухим» сифоном и надставным элементом для вклеивания керамической плитки предназначен для установки во внутренних помещениях и отвода в канализацию сточных вод с уровня пола и гидроизоляции.
Описание:
Трап с горизонтальным выпуском DN40/50, надставным элементом для вклеивания керамической плитки и с «сухим» сифоном 50 мм.
Комплектация:
1. Корпус трапа из ПЭ с «тарелкой» для подхвата гидроизоляции и горизонтальным выпуском DN40/50.
2. Надставной элемент из ПП, с подрамником 132х132 мм из нержавеющей стали, с резиновым уплотнительным кольцом, с «сухим» сифоном из ПП.
3. Вкладыш 112х112 мм из нержавеющей стали для вклеивания керамической плитки 100х100 мм.
Подрамник и вкладыш изготовлены из нержавеющей стали класса V4A, обладающей высокой химической стойкостью.
Максимальная разрешенная нагрузка | 300 кг |
Срок службы | 50 лет |
Температура отводящей жидкости | не более 85°С |
Диаметр DN (мм) | 40/50 |
Пропускная способность (л/с) | 0,5 |
Вес (гр) | 750 |
Внимание!
Трап HL510NPr-3020 позволяет отводить в канализацию стоки с температурой до 100°С, при условии, что её воздействие имеет кратковременный характер (100-200 литров жидкости с температурой не более 100°С). Повышение температуры сливаемой жидкости до 100°С не влияет на пропускную способность трапа и его работоспособность, так как основной рабочий элемент трапа – сифон выполнен из полипропилена (рабочая температура которого не должна превышать 100°С). В этом случае снижается только максимально допустимая нагрузка на трап (так как корпус трапа исполняет роль несущего силового элемента), она не должна превышать 150 кг.
Особенности монтажа:
1. Выпускной патрубок трапа HL510NPr-3020 предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь.
2. Уклон поверхности пола к трапу должен быть не менее 2%. Корпус трапа со специальной «глубокой» монтажной заглушкой монтируется в стяжке. После демонтажа строительной заглушки остаётся соответствующая выемка глубиной 22 мм для правильного монтажа надставного элемента с подрамником.
3. Оставшаяся выемка выравнивается с помощью строительного раствора. В дальнейшем на неё укладывается напольная плитка.
4. Высота надставного элемента трапа регулируется от 10 до 80 мм (подрезается по высоте стяжки). При необходимости увеличить высоту применяются удлинители HL340N.
5. Если трап монтируется в разрыв гидроизоляции, то резиновое уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца даёт возможность воде, попавшей на гидроизоляцию, беспрепятственно уйти в канализацию через специальные каналы в надставном элементе и корпусе трапа.
6. Для сопряжения с плиточным клеем используется гидроизоляционный комплект HL83.3020.
7. Толщина облицовочной плитки с учетом клея не должна превышать 10мм После укладки напольной плитки вынимается строительная заглушка из подрамника.
8. Вкладыш с вклеенной плиткой устанавливается в надставной элемент.
Монтажные заглушки подлежат утилизации.
Паспорт HL 510NPr-3020 | Скачать |
- Наименование Трап душевой
- Диаметр, мм 40/50
- Страна производитель Австрия
